Сушильные машины DT

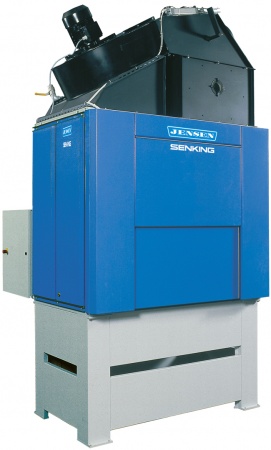

Сушильные машины SENKING®

(мм)

DT 60

DT 90

DT 120

A (стандартный)

1025

1025

1025

B

915

915

1040

(Газ 1025)

(Газ 1025)

(Газ 1025)

Запас на открытие люка

100

100

100

C

920

920

920

(Газ 1030)

(Газ 1030)

(Газ 1030)

D

1880

2380

2880

E

1000

1500

2000

Технические данные:

DT 60

DT 90

DT 120

Диаметр барабана

мм

1340

1340

1340

Глубина барабана

мм

1000

1500

2000

Емкость барабана

л

1478

2183

2888

Коэффициент загрузки 1:25

кг

59

87

116

Площадь фильтра для улавливания ворсинок

м2

0,82

1,35

1,8

Паровой нагрев

Максимальная скорость испарения воды 1

приблиз. л/мин

2,4

3,6

4,8

Средняя скорость испарения воды 1

приблиз. л/мин

2,0

3,0

4,0

Общая потребл. мощность для нагрева (давление насыщенного пара 10 бар)

кг/ч

450

650

850

Подвод  пара

DN

32

40

50

Отвод конденсата

DN

25

25

25

Удельный расход пара при 20% отводе воздуха1

приблиз. (кг пара / л H2O)

1,7 – 1,9

1,7 – 1,9

1,7 – 1,9

Удельный расход пара при 100% отводе воздуха1

приблиз. (кг пара / л H2O)

2,5 – 2,8

2,5 – 2,8

2,5 – 2,8

Газовый нагрев

Максимальная скорость испарения воды 1

приблиз. л/мин

3,0

4,1

5,2

Средняя скорость испарения воды 1

приблиз. л/мин

2,5

3,4

4,3

Подвод  газа

DN

40

40

40

Общая потребляемая мощность (минимальное давление потока  30 мбар)2

м3/час

23

30

40

Потребление газа 1, 2, 3

приблиз. м3/час

14,5

20

25,5

Подключение распылителя

Диаметр соединительного патрубка

DN

25

25

25

(минимальное давление потока перед машиной)

бар

---------------------

2,5 - 6,0

---------------------

Подключение сжатого воздуха

Подвод воздуха

DN

10

10

10

(минимальное давление потока перед машиной)

бар

---------------------

6-12

---------------------

Потребление воздуха в станд. режиме / При опрокидывании и автом. удалении ворсинок 4

приблиз.  л

23/400

23/470

70/640

Подключение к электросети

Общая потребляемая мощность 5

кВт

8,1

11,3

14,8

Расход 5

приблиз. кВт ч/ч

6,9

9,6

12,6

Общая потребляемая мощность 6

кВт

8,6

11,8

15,3

Потребление 6

приблиз. кВт ч/ч

7,3

10,0

13,0

Количество воздуха

Приток в режиме рециркуляции с 20% отводом воздуха (при температуре около 25°C) 5

приблиз. м3/ч

100 - 1200

1300 - 1600

2000 - 2400

Приток в режиме рециркуляции с 40% отводом воздуха (при температуре около 25°C) 6

приблиз. м3/ч

2000 - 2400

2600 - 3100

4000 - 4800

Приток в режиме циркуляции со 100% отводом воздуха и охлаждением (при температуре около 25°C)

приблиз. м3/ч

4700 - 5200

6200 - 6800

8700 - 9600

Отвод  в режиме рециркуляции с 20% отводом воздуха (при температуре около 100°C) 5

приблиз. м3/ч

1250 - 1500

1700 - 2000

2500 - 3000

Отвод в режиме рециркуляции с 40% отводом воздуха  (при температуре около 100°C) 6

приблиз. м3/ч

2500 - 3000

3400 - 4000

5000 - 6000

Отвод в режиме циркуляции со 100% отводом воздуха и охлаждением (при температуре около 100°C)

приблиз. м3/ч

6000

8000

11200

Вес нетто

приблиз. кг

1550

1850

2150

1 - По стандарту DIN при высушивании махровых полотенец плотностью до 375 г/м2 с остаточной влажностью 55-60% для высыхания на воздухе

2 - Для природного газа с нижней теплотворностью Но=10 кВтч/м3

3 - В зависимости от длительности загрузки, разгрузки и охлаждения

4 - За один час при избыточном давлении 6 бар, объем при нормальных условиях (0°C, 1 бар)

5 - В случае парового нагрева

6 - В случае газового нагрева
